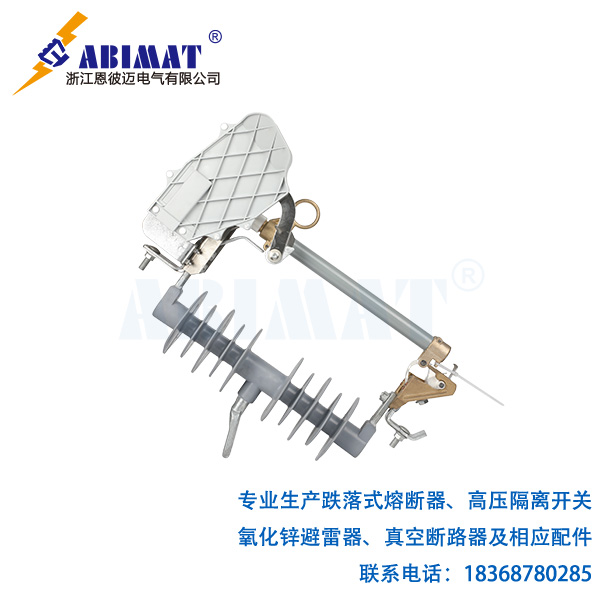

跌落式熔斷器作為10kV配電網的關鍵保護元件，其型號體系直接反映設備的技術參數和適用場景。本文基于GB/T 15166標準，系統梳理國內主流型號的技術內涵及選型邏輯。
一、型號分類依據與技術規范
現行型號命名遵循"RWX-□/□"結構體系，其中RW代表戶外跌落式結構，X代表設計序號，第一數字框?yàn)轭~定電壓（kV），第二數字框?yàn)轭~定電流（A）。例如RW11-12/100表示額定電壓12kV、電流100A的第11代產品。滅弧能力指標通過后綴字母區分：F型采用復合滅弧管，開斷能力達12.5kA；Z型配置真空滅弧室，極限分?jǐn)嗄芰μ嵘?6kA。
二、典型型號技術特性比較

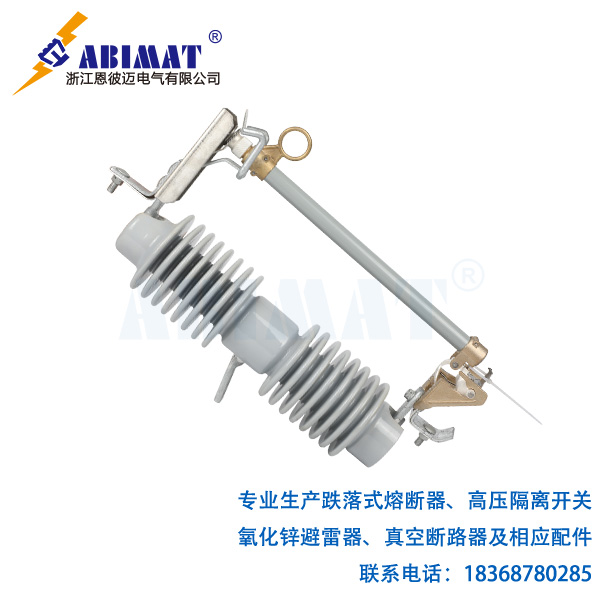

1. RW3系列?：采用瓷質熔管結構，適用海拔2000m以下區域。額定電流覆蓋50-200A，配套鴨嘴式觸頭，機械壽命達5000次。最新改進型RW3-12T增加硅橡膠密封圈，防護等級提升至IP54。
2. RW7系列?：針對高寒地區開發的低溫型產品，-40℃環境下仍能保持觸頭接觸壓力。采用雙層鋅鉻涂層熔管，耐腐蝕性較常規型號提升70%，特別適用于沿海鹽霧環境。

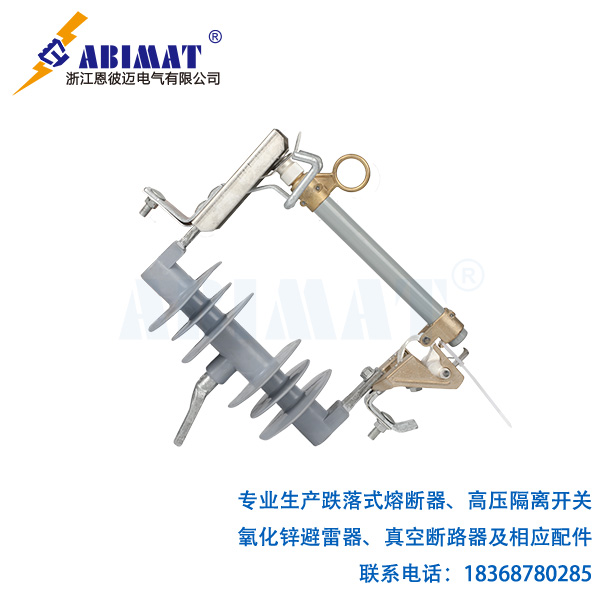

3. RW11系列?：模塊化設計代表產品，熔管與底座采用軸向卡接結構，更換耗時縮短至3分鐘。配裝新型產氣材料制成的滅弧管，在0.15s內可產生8MPa的縱向吹弧壓力，有效抑制電弧重燃。
4. RW12系列?：高原特供型號，額定電壓擴展至40.5kV，適用海拔4000m工況。特殊設計的均壓環可將無線電干擾水平控制在2500μV以下，滿足變電站近區安裝要求。
三、特殊功能型號發展
智能化方向催生RW5D系列電子式熔斷器，內置電流互感器和無線傳輸模塊，可實時監測負荷曲線并預測熔斷時間。防爆型RW9F采用石墨基滅弧介質，在易燃易爆環境中可將噴射火焰長度控制在0.5m內。針對新能源場站開發的RW10-PV型，具備反向電流遮斷能力，完美適配光伏逆變器故障保護需求。
四、選型技術規范與工程適配
選型應重點考察四項核心參數：額定電流需高于最大負荷電流30%裕度；開斷能力按安裝點最大短路電流1.2倍選擇；機械穩定性需滿足30年免維護要求；海拔修正系數按每升高1000m容量下降7%計算。對于風電匯集線路優先選用RW11-Z型真空熔斷器，化工園區推薦使用RW9F防爆型號，城市電纜分支線路適配RW7-12/630大電流版本。
當前恩彼邁熔斷器型號已形成6大系列23個細分品類，覆蓋-45℃至+80℃全氣候場景。隨著GB/T 15166-2020新標準的實施，未來型號將強化環保特性，新型SF6替代介質和生物基滅弧材料正在RW15等試驗型號中驗證。工程實踐中需嚴格比對型號參數與實際工況的匹配度，確保保護特性與系統需求精確耦合。
