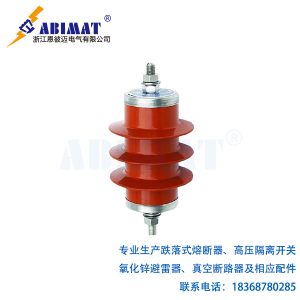

在現代電力系統中,可靠的保護設備對于確保電力的穩定傳輸和設備的安全運行至關重要。恩彼邁電氣生產的電容型氧化鋅避雷器以其卓越的性能和可靠的品質,成為電力安全的堅實守護者。
電容型氧化鋅避雷器采用了先進的氧化鋅技術,結合電容元件的特性,實現了對電力系統的高效保護。氧化鋅具有優異的非線性伏安特性,在正常工作電壓下,電阻值極高,幾乎不導通電流,對系統的正常運行無任何影響。而當出現過電壓時,氧化鋅的電阻迅速降低,將過電壓限制在安全范圍內,保護電氣設備免受損害。
恩彼邁電氣在電容型氧化鋅避雷器的研發和生產過程中,嚴格遵循國際標準和行業規范。從原材料的選擇到生產工藝的控制,每一個環節都經過精心打磨和嚴格檢測。確保產品具有高可靠性、高穩定性和長使用壽命。
這種氧化鋅避雷器廣泛適用于各種電壓等級的電力系統,無論是高壓輸電線路、變電站還是工業用電設施,都能發揮出色的保護作用。它能夠有效地抵御雷電過電壓、操作過電壓和暫態過電壓等多種過電壓形式,為電力設備提供全方位的保護。
電容型避雷器技術參數
無間隙避雷器:
避雷器型號 | 避雷器額定電壓 | 避雷器持續運行電壓力 | 直流1mA參考電壓有效值 | 0.75倍直流1mA電壓下最大泄露 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|
(HY)YH5WR-3.8/13.5 | 3.8kV | 2kV | 7.2kV | 50μA | 13.5kV | 10.5kV | 400A | 65kV |
(HY)YH5WR-5/13.5 | 5kV | 4kV | 7.2kV | 50μA | 13.5kV | 10.5kV | 400A | 65kV |
(HY)YH5WR-7.6/27 | 7.6kV | 4kV | 14.4kV | 50μA | 27kV | 21kV | 400A | 65kV |
(HY)YH5WR-10/27 | 10kV | 8kV | 14.4kV | 50μA | 27kV | 21kV | 400A | 65kV |
(HY)YH5WR-12.7/46 | 12.7kV | 6.6kV | 24kV | 50μA | 46kV | 35kV | 400A | 65kV |
(HY)YH5WR-17/46 | 17kV | 13.6kV | 24kV | 50μA | 46kV | 35kV | 400A | 65kV |
(HY)YH5WR-42/134 | 42kV | 23.4kV | 73kV | 50μA | 134kV | 105kV | 400A | 65kV |
(HY)YH5WR-51/134 | 51kV | 40.8kV | 73kV | 50μA | 134kV | 105kV | 400A | 65kV |
有間隙避雷器:
避雷器型號 | 避雷器額定電壓 | 工頻放電電壓有效值不小于 | 1.2/50沖擊放電電壓峰值不大于 | 最大電導電流 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|
(HY)YH5CR-3.8/12.0 | 3.8kV | 8kV | 12kV | 20μA | 12kV | 9.6kV | 400A | 65kV |
(HY)YH5CR-7.6/24 | 7.6kV | 16kV | 24kV | 20μA | 24kV | 19.5kV | 400A | 65kV |
(HY)YH5CR-12.7/41 | 12.7kV | 26kV | 41kV | 20μA | 41kV | 33kV | 400A | 65kV |
(HY)YH5CR-42/124 | 42kV | 80kV | 124kV | 20μA | 124kV | 100kV | 400A | 65kV |
