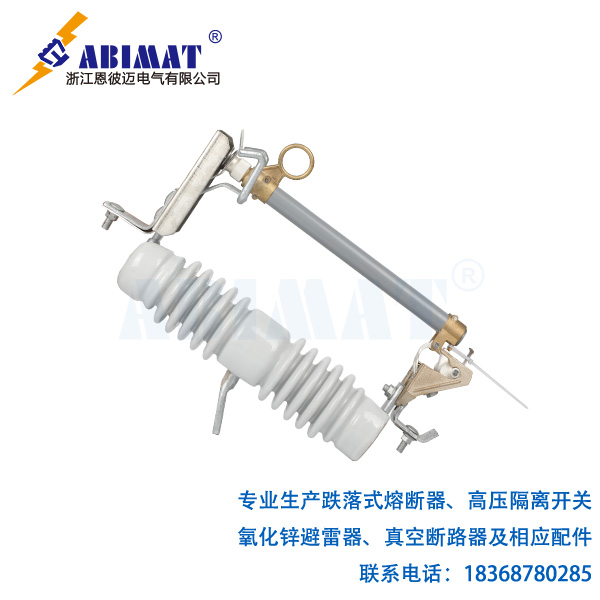

???????????????????????????????????????????????????????????????????????????????????????????????????????????跌落式熔斷器作為電力系統中最具辨識度的保護裝置之一，在我國電力行業普遍被稱為"跌落保險"或"跌落開關"。這種俗稱源于其特殊的工作特性：當熔體熔斷時，熔管在重力作用下自動跌落，形成明顯可見的斷開點。在東北地區還流傳著"跌落筒"的民間稱謂，這些別稱直觀反映了設備的結構特征和動作原理。
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????一、結構特征與動作機理
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????該設備由絕緣子支座、熔管總成、釋壓帽三大核心組件構成。熔管采用產氣式滅弧結構，內部填充硅砂與產氣滅弧材料。當短路電流達到設定值時，熔體受熱熔斷產生電弧，在產氣材料作用下形成縱向吹弧效應，使電弧在1/4周期內快速熄滅。熔管跌落角度通常設計為20°-30°，確保故障發生后能可靠脫離支座。
額定電流選擇遵循1.5-2倍變壓器額定電流的原則，10kV系統常用12kV/100A規格。分閘速度控制在0.8-1.2m/s區間，既能保證快速切斷故障，又可避免機械沖擊損傷設備。
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????二、應用場景與技術優勢
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????主要應用于10kV配電線路的支線保護，特別適用于容量小于500kVA的配電變壓器過載保護。相比真空斷路器，其經濟性優勢顯著：采購成本降低60%，維護費用節省75%。在山區電網中，該設備可配合隔離開關實現無油化操作，顯著提升供電可靠性。
技術特點體現在三個方面：一是可見斷口提供雙重保護，二是通過熔管傾斜角度實現精準的安秒特性，三是具備天然隔離功能。這些特性使其在分布式電源接入場景中仍保持重要地位。
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????三、運維要點與發展趨勢
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????周期性巡檢需重點關注觸頭氧化程度，接觸電阻超過200μΩ時必須更換。新型復合材料熔管已實現耐候性提升，在-40℃至+80℃環境中保持穩定性能。智能化改進方向包括加裝無線監測模塊，實時采集熔管姿態、溫度等參數，實現故障預測性維護。
隨著環保要求的提升，無鉛化熔體材料研發取得突破，新型錫基合金熔體在保持原有安秒特性的同時，重金屬含量降低90%。這種環保型熔斷器已在浙江、廣東等地的智能電網試點中推廣應用。
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????四、總結
???????????????????????????????????????????????????????????????????????????????????????????????????????????跌落式熔斷器憑借其結構簡單、維護方便的特點，在配電網絡保護領域持續發揮著不可替代的作用。隨著材料技術的進步和智能化改造，恩彼邁的經典設備正在煥發新的生命力，繼續守護著電力系統的安全運行。
