一、型號剖析及其技術內涵

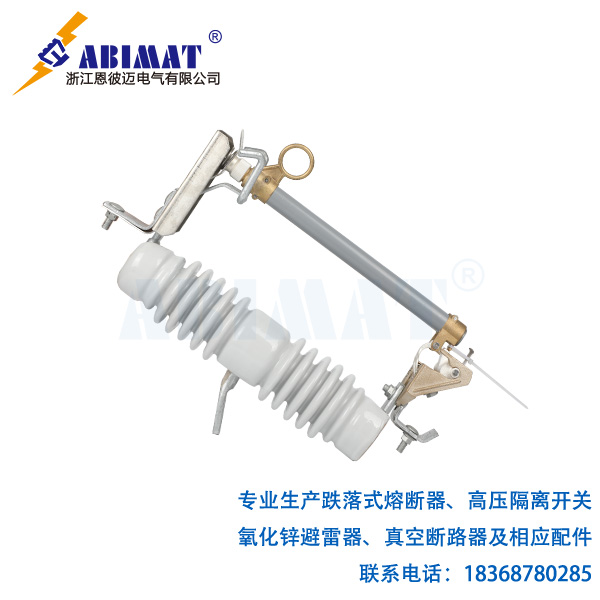

HRW12-12/200A是電力系統中常見的戶外高壓熔斷器型號，其命名規則遵循行業標準《JB/T 8321-2006 交流高壓跌落式熔斷器》。各代碼段分解如下：
HRW標識
H：代表"跌落式"結構（Drop-out Type）；R：表示"熔斷器"（Fuse）；W：指戶外使用特性（Weatherproof）
12-12參數組
前12：額定電壓為12kV，適用于10kV配電系統（已考慮1.2倍裕量）；后12：設計序號，代表第三代改進型滅弧結構
200A標識
額定電流200安培，指熔斷器本體長期承載能力，熔絲額定電流的選配，應依據保護需求單獨開展。

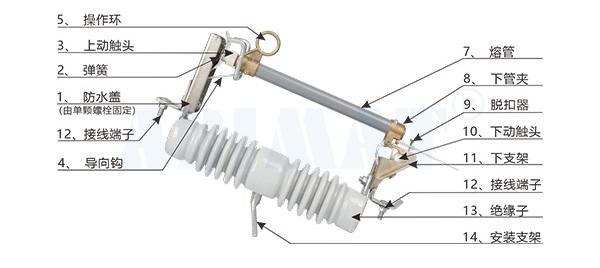

二、典型結構特征
絕緣支撐系統
高強度硅橡膠復合絕緣子，爬電距離≥280mm；三重傘裙結構設計，可與IV級污穢等級的要求相契合。
滅弧管組件
內襯產氣式滅弧筒，其材質為聚碳酸酯；螺旋槽導氣結構，實現縱向吹弧效應
動態接觸系統
上靜觸頭采用銅鎢合金（CuW80）提高抗電弧燒蝕能力；下動觸頭裝配雙向扭力彈簧，從而確保分閘速度超1.2m/s。
三、關鍵性能參數
短路開斷能力
對稱開斷電流：6.3kA（有效值）；非對稱峰值：16kA（含直流分量）
時間-電流特性
最小熔斷電流：1.3倍額定電流（200×1.3=260A）；0.1s動作電流：≥8倍額定電流
機械壽命
正常操作2000次后接觸電阻變化＜15%；觸頭壓力保持≥50N
四、典型應用場景
配電線路保護
10kV架空線路的分段保護，以及配電變壓器的過載和短路保護。
分布式電源接入
光伏電站集電線路的防護，以及風電場箱變高壓端的保護舉措。
特殊環境應用
沿海高鹽霧地區（需配合RTV涂層）；海拔2000m以下地區（超過需降容使用）
五、選型注意事項
系統適配性
確認系統最高電壓≤12kV；短路容量＜250MVA（對應12kV系統）
環境適應性
環境溫度范圍：-40℃～+85℃；風速耐受能力：≤35m/s
維護要求
定期對觸頭燒蝕情況予以檢查，檢查周期為每三年一次；檢測熔管密封性（于濕度變化后觀測結露情況）。
恩彼邁公司此型號熔斷器業已通過GB/T 15166.2標準認證。其運用撞針式熔絲觸發機構，能夠與智能監測模塊協同，達成遠程故障定位功能。實際應用中需注意熔絲額定電流不應超過熔斷器本體額定值的80%，推薦配合HRC型限流熔絲使用，以實現更精確的保護特性。隨著智能電網的不斷發展，新一代產品業已集成無線測溫功能。然而，基礎型號憑借結構簡單、維護便捷的特性，在中壓配網里依舊占據著重要地位。
