一、電氣符號的規范基礎

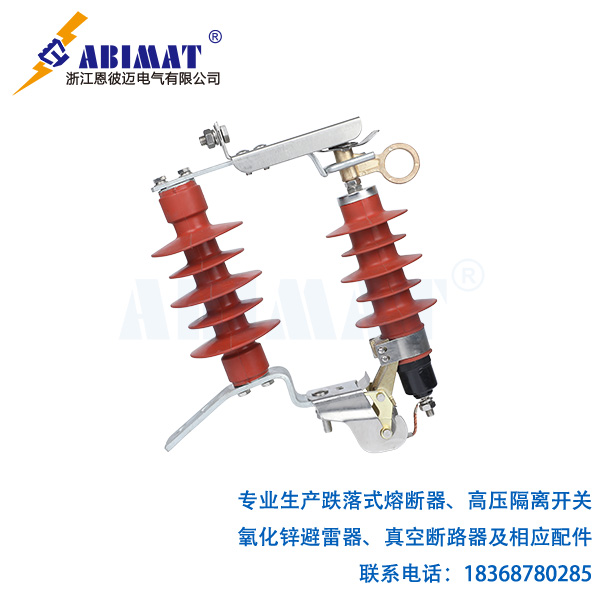

恩彼邁高壓跌落式熔斷器的電氣符號設計遵循IEC 60617《電氣簡圖用圖形符號》國際標準及GB/T 4728中國國家標準。其核心符號由三部分構成：矩形主體表征熔管結構，內部斜線表示熔體元件，頂部三角形箭頭標志跌落機構特征。符號整體呈豎向布置，額定電壓等級可通過符號旁注的"kV"單位明確標示，如"10kV"。
二、典型符號變體與應用場景
基本符號：標準形式為矩形框內帶45°斜線，斜線數量可表示熔斷器級數。三相組合時采用三符號平行排列，間距為符號寬度的0.5倍。
帶隔離功能符號：在基本符號基礎上增加橫向斷開線，表示熔斷器兼具隔離開關功能，符合DL/T 593標準要求。
可拆卸式符號：通過矩形框右上角的空心圓點標注，示意熔管可旋轉拆卸特性。
三、工程圖紙繪制要點
比例控制：符號高度建議取6-8mm，保持與斷路器、隔離開關等設備符號的視覺協調性。
連接線規范：進線端應標注系統電壓相位（如L1/L2/L3），出線端需明確負載類型符號。
狀態表示：分閘狀態需在符號右側繪制垂直短劃線，其長度應為符號高度的1/3。
四、常見設計誤區
錯誤將負荷開關符號（圓圈內十字）與熔斷器符號混用
對GB/T 50786中規定的宜采用0.25mm細實線的符號線寬予以漠視。
三相系統中錯誤使用單相符號替代
五、智能化符號發展趨勢
新一代數字化符號系統開始融合物聯網標識，如在符號內嵌入二維碼區域，通過掃描可獲取熔斷器參數、檢測記錄等信息。該擴展符號已納入IEEE 1815.1草案標準。
?
