隔離開關是電力系統里的關鍵安全設備，它的型號命名有嚴格的規則。這些規則用字母和數字的組合，來精確描述產品的安裝方式、電氣參數、結構特性以及環境適應性。不同國家與品牌的規則雖然有差異，但核心邏輯是一致的，我們下面按類別詳細說說。
一、國產隔離開關型號結構

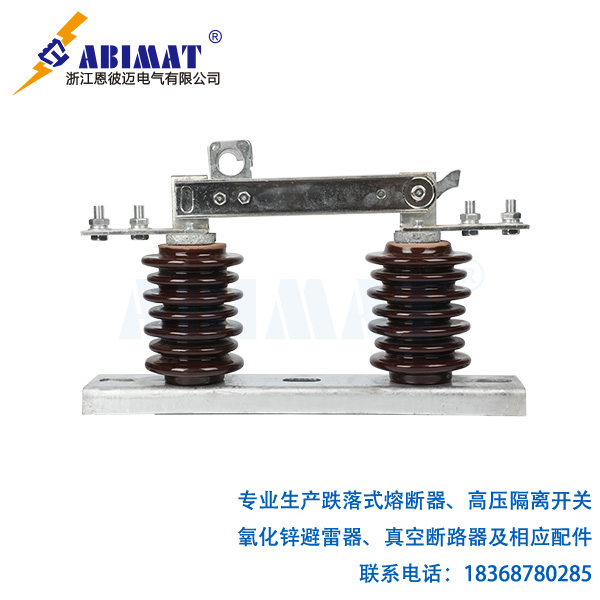

國產隔離開關的型號一般包含7個部分，我們拿恩彼邁“HGW9-10GW/400”來具體說說。
最前面的字母代表著設備材質，這里的H,有H就代表著復合絕緣支柱，無H則代表著陶瓷絕緣支柱。
第二個字母代表設備類別G就表示“隔離開關”，取自“隔離開關”拼音的首字母。
第三個字母用來區分安裝環境，N代表戶內型，取自“內”的拼音首字母；W則代表戶外型，取自“外”的拼音首字母。
接下來的數字是設計序號，像9、6、8這些數字，能體現出技術的迭代以及系列的不同，就GW9來說，它就表示第9代戶外系列。
再往后的數字代表額定電壓，也就是設備的工作電壓等級，單位是kV。10就表示適用于10kV系統，其他常見的還有12kV、40.5kV等。
中間的補充特性字母用于說明功能或結構上的增強。C表示穿墻式，也就是通過穿墻套管出線；D表示帶接地刀閘；G表示改進型；T表示統一設計；K表示快分式，具備短路瞬時脫扣功能；W表示防污型，適合在重污穢區使用。
最后的數字代表額定電流，指的是設備的持續載流能力，單位是A。400就表示額定電流為400A。
表：國產隔離開關型號結構與示例解析
型號部分 | 代表含義 | 示例（HGW9-10GW/400） |
首位字母 | 設備類型 | G（隔離開關） |
次位字母 | 安裝環境 | W（戶外型） |
數字 | 設計序號 | 9（第9代設計） |
電壓值 | 額定電壓 | 10（10kV） |
特性字母 | 功能擴展 | GW（改進型，防污型） |
末尾數字 | 額定電流 | 400（400A） |
?二、國際品牌型號規則差異
不同國際品牌的隔離開關，型號規則各有不同。拿ABB系列來說，它有OS、XLP等系列。
?
OS系列里，像OS125K4這個型號，其中“125”代表額定電流是125A；“K”表示配備了標配的直接安裝手柄；“4”則說明它是4極結構。
?
XLP系列的XLP6303P型號中，“630”指的是額定電流630A；“3P”表示這是3極的結構。
?
再看熔斷器式隔離開關，就HR6系列來說，型號HR6250/30Ⅱ里，“250”代表約定發熱電流為250A；“30”表示配用的熔斷體型號是NT00；“Ⅱ”說明上蓋是紅色的，要是沒有“Ⅱ”，上蓋就是黑色。
?
北美安全隔離開關，拿Rockwell1494G系列來說，型號1494GDH3N203W中，“1494G”是系列代號；“100A”表示開關的額定電流；“H”代表防護外殼是Type4/4X/12規格的。
?三、關鍵參數在型號中的隱含意義
除顯性標識外，型號關聯的核心性能參數包括：
?防污等級：W標識（如GW912W）對應II級污穢環境，爬電距離更大。 ?
?接地配置：D（單接地）、雙接地需特殊標注（如GW5126D）。 ?
?短路耐受能力：設計序號隱含技術升級（如GN24較GN19提升動穩定至40kA）。 ?
?操作方式：手動（CS系列）、電動（CX系列）需在附屬機構型號中標明。 ?
?四、選型要點與型號解讀誤區規避
- 電壓/電流匹配： ?
???型號中電壓值（如10）須≥系統最高電壓，電流值（如400A）需高于最大負載電流。 ?
- 環境適配性： ?
????高污區必選W型（如GW912W） ?
????低溫區需驗證材料韌性（如40℃）。 ?
- 功能驗證： ?
????檢修安全場景需帶接地型號（含D標識） ?
????頻繁操作選快分型（含K標識）。 ?
?
> 注：國際品牌（如ABB、Rockwell）型號無統一國標，需結合產品手冊解碼。例如Bulletin 194U中“194UE1001753”的“E”表示側面操作，“100”為100A電流。
五、總結
恩彼邁隔離開關型號是技術參數的凝練表達，國產型號遵循 “G[環境][序號][電壓][特性]/[電流]” 的剛性結構，而國際品牌采用分段式編碼。選型時必須交叉驗證型號中的電壓、電流、特性字母與系統需求，并查閱制造商的技術手冊，避免因代碼誤讀導致性能不匹配。電力系統設計人員需熟記GB/T與IEC型號邏輯差異，以確保安全隔離功能的可靠實現。
