?一、產品定位與核心功能

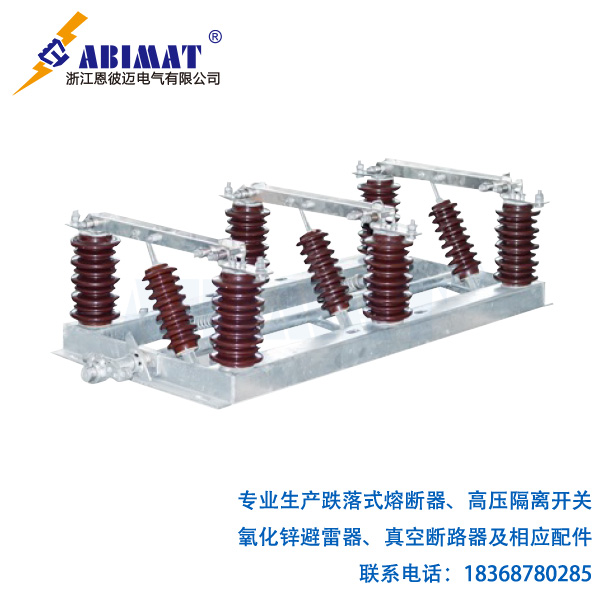

GW9系列戶外高壓隔離開關是專為戶外12kV配電網絡設計的單極結構高壓隔離開關，用于在有電壓無負載條件下分合電路，實現電氣設備檢修時的安全隔離。其主要功能包括： ?
- 電氣隔離：為高壓母線、斷路器等設備檢修提供可見斷點，確保運維安全。 ?
- 微小電流開合：可分合空載短電纜的容性電流或變壓器勵磁電流等（一般≤2A），但嚴禁帶負荷操作。 ?
- 環境適應性：覆蓋常規至重污穢地區，防污型（GW9W）可有效解決“污閃”問題。 ?
?二、結構與技術特性
- 機械結構設計 ?
?單極模塊化組件：每相由底架、支柱絕緣體、閘刀、觸頭及自鎖裝置構成。 ?
???閘刀系統：雙刀片結構搭配壓縮彈簧，通過側面螺絲調節接觸壓力（標準壓力≥120N），確保低接觸電阻（≤150μΩ）。 ?
???自鎖裝置：閘刀頂端設固定拉鉤，合閘后自動閉鎖，防止因自重或電動力誤分閘。 ?
?操作方式：依賴絕緣鉤棒（令克棒）遠程手動分合閘，無電動機構。 ?
?
- 絕緣與材料工藝 ?
?支柱絕緣子： ?
???普通型：瓷質絕緣子，爬電距離≥300mm（0級污穢）。 ?
???防污型（GW9W）：硅橡膠復合絕緣或大傘裙設計，爬電距離≥380mm（Ⅱ級污穢），適應鹽霧、化工污染環境。 ?
?導電部件：觸頭鍍銀處理（厚度≥20μm），刀片采用高導紫銅，導電率≥85%IACS，降低發熱損耗。 ?
- 關鍵性能參數
| 項目 | 參數 |
|---|---|
| 額定電壓 | 10kV/12kV/15kV/24kV |
| 額定電流 | 200A/400A/630A/1250A |
| 工頻耐壓（1min） | 對地42kV，斷口48kV（10kV級） |
| 雷電沖擊耐壓 | 對地75kV，斷口85kV |
| 熱穩定電流（4s） | 12.5kA（400A型） |
| 動穩定電流（峰值） | 31.5kA（400A型） |
| 機械壽命 | ≥2000次 |
?三、環境適應性與安裝規范
- 極端工況適配 ?
?溫度范圍：40℃（高寒型）至+40℃，滿足東北、西北嚴寒地區需求。 ?
?抗力學應力：抗風壓700Pa（風速34m/s）、覆冰≤10mm、地震烈度8度。 ?
?海拔擴展：標準型適用≤1000m，特殊設計可擴展至4000m（需加強絕緣）。 ?
?
- 安裝要點 ?
?典型方式：以倒裝為主（占90%應用），動觸頭朝下；也可垂直/傾斜安裝。 ?
?接線規則：進線接靜觸頭側，出線接動觸頭側；相間距≥0.5m防短路。 ?
?基礎固定：M12螺栓錨固于橫擔，水平誤差≤2mm/m，確保操作時底座無松動。 ?
?四、防污型設計與特殊應用
GW9W系列針對重污穢區域（如沿海、工業區）優化： ?
?絕緣強化：硅橡膠涂層絕緣子爬電比距≥31mm/kV，污閃電壓提升40%。 ?
?密封結構：自潤滑軸承+不銹鋼軸銷，阻斷污穢侵入，減少維護頻次。 ?
> 案例：2024年國網鹽城供電公司在化工區變電站改造中采用GW912W/630A，投運后未發生污閃故障。
?五、運維與故障預防
- 操作禁令： ?
????分閘時若拉弧，需立即合回；完全斷開后禁止強合。 ?
????必須通過絕緣鉤棒操作，嚴禁直接手動分合！ ?
- 定期維護： ?
????年度檢查：清潔觸頭氧化層，測量回路電阻（閾值≤200μΩ）； ?
????機械部件：轉動部位涂工業凡士林，檢查彈簧壓力與自鎖裝置可靠性。 ?
- 典型故障對策： ?
????觸頭過熱：多因彈簧壓力不足或鍍層磨損，需更換觸指并調節螺絲； ?
????分合閘卡滯：常見于高濕環境，需清理軸承并更換密封套。
?六、技術演進趨勢
- 智能化升級： ?
????觸臂集成無線測溫傳感器（國網專利CN202310456789A），實時監控熱點溫度。 ?
- 材料創新： ?
????環氧樹脂絕緣子替代瓷質材料，重量減輕30%，抗沖擊性提升。 ?
- 新能源適配： ?
????研發高機械壽命版本（目標≥5000次），支撐光伏電站頻繁切改需求。
總結
恩彼邁GW9系列以結構簡單、成本低廉、維護便捷成為10kV配網主流隔離開關。其防污型設計破解了潮濕沿海地區的絕緣難題，而未來智能化與高壽命升級將進一步鞏固其在農網改造和新能源接入中的核心地位。
