在現代電力系統中，氧化鋅避雷器（MOA）是保護電氣設備免受過電壓侵害的核心裝置。其卓越性能的核心在于其核心元件——氧化鋅（ZnO）電阻片獨特的非線性伏安特性。
?革命性的非線性伏安特性
與傳統碳化硅避雷器依賴串聯間隙不同，ZnO電阻片在微觀上由大量導電的氧化鋅晶粒及包圍其間的非線性氧化鉍晶界層構成。這種結構賦予其非凡的電氣特性：
???低電場下（系統正常運行電壓）：晶界層呈現極高電阻（可達10? - 101? Ω·cm），僅有極其微弱的泄漏電流（微安級）通過，如同開路狀態，能量損耗極小，對系統幾乎無影響。
???高電場下（過電壓出現時）：晶界層發生量子隧道效應和雪崩擊穿，電阻值劇降數個數量級（可低至幾歐姆·厘米），瞬間轉變?yōu)閮?yōu)良導體。強大的沖擊電流（千安級）得以順暢通過，并將過電壓幅值有效鉗制在設備安全耐受水平之下（即殘壓）。
???過電壓消失后：晶界層迅速恢復高阻態，自動切斷工頻續流，無需間隙動作，系統恢復正常運行。
?核心保護機制：泄流與限壓
基于上述非線性特性，MOA實現保護的核心過程為：
- ?常態監視：系統正常運行時，MOA呈現極高阻抗，僅流過μA級電流，能耗極低，處于“休眠”狀態。
- ?過電壓響應：當雷電侵入波或操作過電壓來襲，電壓驟升超過MOA的啟動電壓（參考電壓）時，ZnO電阻片在納秒級時間內迅速轉入低阻導通狀態。
- ?泄放能量與鉗制電壓：巨大的沖擊電流通過MOA泄放入地，同時其非線性特性將設備端子間的電壓（避雷器殘壓）嚴格限制在預設的安全保護水平之下（遠低于被保護設備的絕緣耐受水平）。
- ?智能恢復：過電壓能量泄放完畢，系統電壓回落至正常范圍，ZnO電阻片自動恢復高阻態，可靠切斷可能出現的工頻續流，系統無擾動繼續運行。
?關鍵優勢與應用價值
???無間隙設計：省去了傳統避雷器復雜的串聯放電間隙，結構簡化，動作速度極快（響應時間<100ns），保護特性更穩定可靠，不受外界環境影響。
???優異的非線性與通流能力：ZnO閥片單位面積通流容量大，殘壓低且平坦，保護水平優異，為現代緊湊型、高電壓等級設備提供更可靠的絕緣配合裕度。
???強大的能量吸收能力：可耐受多重雷擊或長持續時間操作過電壓的嚴酷考驗。
???自恢復與免維護：動作后無需更換元件，可承受多次沖擊，運行維護成本低。
?結構與應用

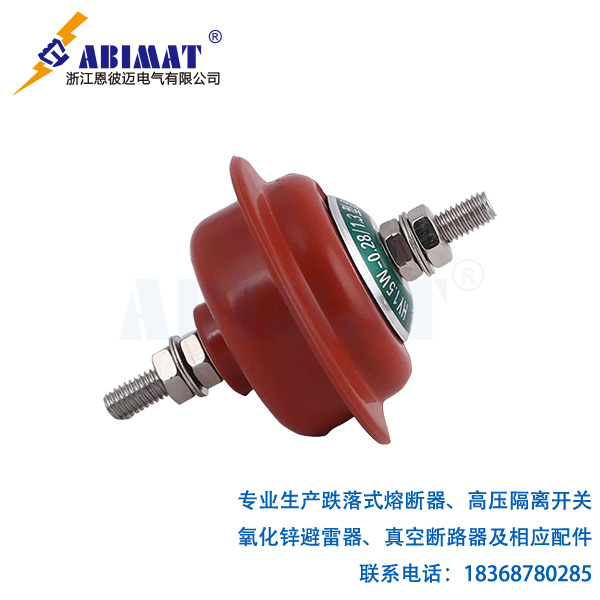

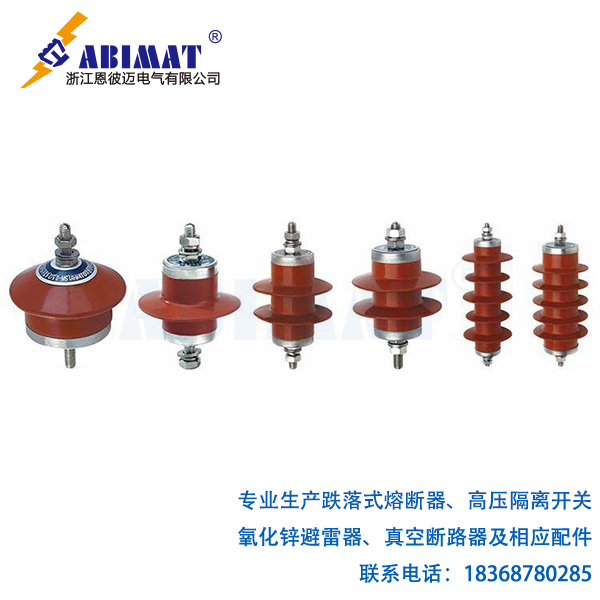

典型MOA由高性能ZnO電阻片作為閥芯，經科學配組后密封于高強度絕緣外套（瓷套或復合硅橡膠）內，內部常填充干燥劑或惰性氣體確保長期穩定。廣泛應用于：
???電力系統發、輸、變、配各電壓等級（從低壓配電到超/特高壓輸電）
???變壓器、電抗器、開關設備、GIS、電動機、電容器組等關鍵設備的進出線端
???變電站母線及線路終端
?
結語：
恩彼邁氧化鋅避雷器憑借ZnO閥片革命性的非線性伏安特性，實現了過電壓保護技術的飛躍。其無間隙、快速響應、優異限壓能力和自恢復特性，成為現代電力系統不可或缺的“過電壓智能衛士”，為電網的安全、穩定、高效運行提供了堅實保障。選擇與應用時，需嚴格依據系統參數（如持續運行電壓、標稱放電電流、保護水平等）并遵循相關國家標準（如GB 11032）與國際標準（如IEC 60099-4）。
