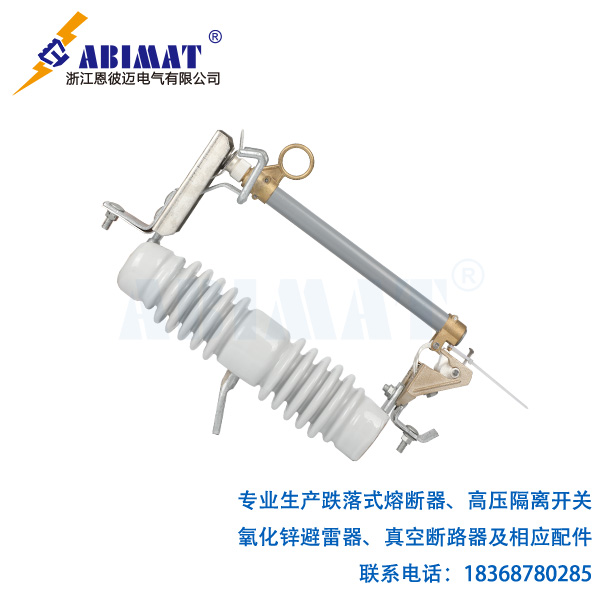

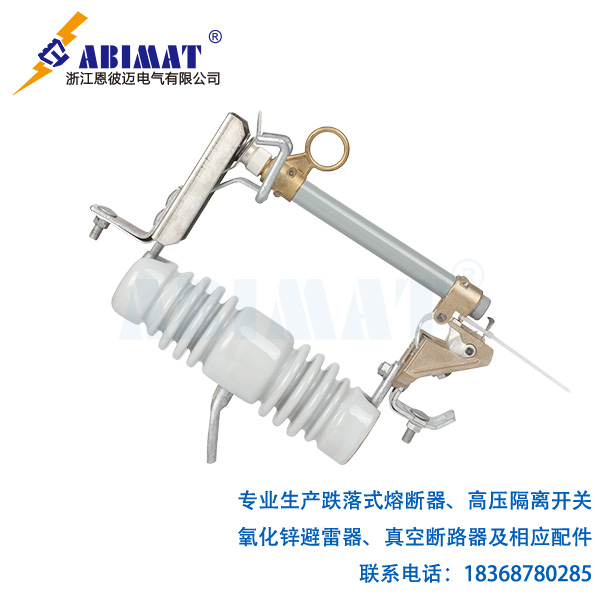

跌落式熔斷器為10kV及以下配電網的重要保護裝置，其型號規格的合理選擇直接關系到電力系統的安全性與經濟性，本文從技術標準、參數體系和選型原則三個維度，對恩彼邁跌落式熔斷器的型號規格進行系統性分析。
一、型號規格的標準化體系
依據IEC 60282 - 3與GB/T 15166.3標準，跌落式熔斷器的型號編碼一般涵蓋如下核心信息：結構類型?：首字母標識，如RW代表戶外高壓熔斷器，HRW表示帶重合閘功能型號；額定電壓?：以kV為單位標注，常見的有12kV、24kV、36kV等級，允許運行電壓為額定值的±10%；額定電流?：按R10優先數系劃分，覆蓋10A至400A范圍，國內主流型號集中于63A-200A區間；
典型型號示例：
RW7-12/100-31.5?：戶外型、額定電壓12kV、額定電流100A、開斷能力31.5kA
HRW11-24/200-50?：帶重合閘功能、24kV系統、200A載流、50kA分?jǐn)嗄芰?/p>
二、關鍵規格參數的技術內涵
絕緣特性參數?
工頻耐受電壓：42kV/1min（干試），30kV/1min（濕試）
雷電沖擊耐受電壓：75kV（標準波1.2/50μs）
爬電距離：按污穢等級配置，Ⅳ級污區需≥31mm/kV
動態特性指標?
全開斷時間：≤20ms（限流型）；≥80ms（非限流型）
I2t值：表征允通能量，160A規格典型值≤3×10^6 A2s
瞬態恢復電壓（TRV）：標準要求42kV峰值，上升率≥0.5kV/μs
機械性能參數?
觸頭接觸壓力：80-150N（彈簧預緊力）
分閘速度：≥3m/s（確保熔管可靠跌落）
機械壽命：2000次操作后特性偏差≤10%
三、特殊型號的技術特征
海拔2000米以上需采用加強絕緣設計，每升高1000米，額定電流降容5%，工頻耐壓提升8%。典型型號加注"G"標識，如RW10G-12/100。
防污型?
配置超大傘裙結構，爬電距離增加30%，傘間距≥40mm。采用硅橡膠復合絕緣材料，型號后綴標注"W"，如HRW11W-24/200。
智能型?
集成溫度傳感器和無線通信模塊，型號前綴"Z"，如ZRW12-12/100，可實時監測觸頭溫升（精度±1℃）并通過LoRa傳輸狀態數據。
四、選型技術規范
額定電壓≥系統最高運行電壓的1.1倍，開斷容量≥安裝點最大預期短路電流（考慮10年發展裕量），時間-電流特性與上級斷路器保持0.3秒級差。
環境適應性要求?
污染等級Ⅲ級及以上區域選擇泄漏比距≥25mm/kV型號
地震烈度7度以上地區采用抗震型結構（振幅5mm仍可靠閉鎖）
重冰區（覆冰厚度≥20mm）選擇大扭矩操作機構（分閘力矩≥30N·m）
特殊負載匹配?
光伏逆變器出口回路：選擇直流分量耐受≥20%的D型熔斷器
電動機回路：配置慢熔特性型號（6倍In熔斷時間≥10s）
電容器組的保護措施為：采用具備涌流抑制功能的K型熔斷器。
五、行業應用案例
風電集電線路?
采用HRW11F-36/400-50型熔斷器，36kV系統下配置雙熔體并聯結構，耐受2.5倍額定電流持續30秒，適應風電機組的周期性過載特性。
城市電纜分支箱?
選用RW12-12/125-31.5緊湊型設計，外廓尺寸≤400mm×200mm，滿足狹小空間安裝需求，配備可見斷口指示器。
礦山供電系統?
應用ZRW12D-12/200智能熔斷器，內置振動傳感器（采樣率1kHz），可識別機械沖擊導致的接觸不良故障，提前發出預警信號。
六、結語
恩彼邁跌落式熔斷器的型號規格體系，乃是電氣性能、機械參數以及環境適應性的綜合呈現，在選型的時候需著重核查開斷特性曲線與系統短路容量的匹配度，與此同時還要關注特殊環境下容降系數的修正。隨著智能電網發展，集成狀態監測功能的新型熔斷器正逐步替代傳統型號，建議在新建工程中優先考慮數字化升級方案。運維單位應建立型號規格數據庫，實現全生命周期參數化管理，確保保護裝置始終處于最優工作狀態。
